Преглед на продукта

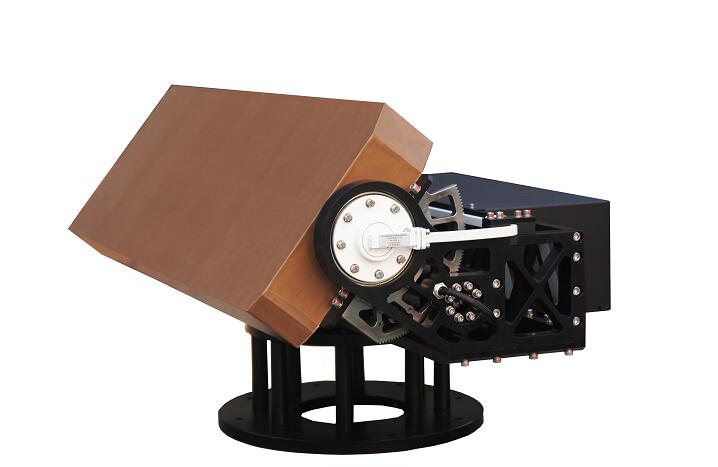

0,45 m Ka/Ku двучестотна въздушна{1}}преносима SOTM антена е вид продукт, разработен за приложение за спътникова комуникация на международната гражданска авиация. Може да поддържа сателитна комуникация за разширяване на Ka и Ku честотата. Системата винаги може да поддържа точното проследяване на сателита по време на полета, да установи сателитна комуникационна връзка и да реализира широколентови бизнеси за комуникация на мултимедийни данни, включително WIFI, мрежи, телефон, факс, видео изображение.
Таблица с параметри на производителността
|
ПАРАМЕТРИ НА АНТЕНАТА |
||
|
Работна честотна лента |
Рецепция |
Ku: 10,95 GHz ~ 12,75 GHz |
|
Ka: 19,20 GHz ~ 20,20 GHz |
||
|
Предаване |
Ku: 13,75GHz ~ 14,50GHzz |
|
|
Ka: 29,00 GHz ~ 30,00 GHz |
||
|
Усилване на антената |
Рецепция |
Ку:По-голямо или равно на32,80dBi@11,85 GHz |
|
Ка:По-голямо или равно на37,00dBi@19,70 GHz |
||
|
Предаване |
Ку:По-голямо или равно на34,50dBi@14,25 GHz |
|
|
Ка:По-голямо или равно на40,20dBi@29,50GHz |
||
|
Режим на поляризация |
Ku: линейна поляризация (автоматична настройка) |
|
|
Ka: кръгова поляризация |
||
|
G/T стойност |
Ку:По-голямо или равно на11,5dB/K@11,85 GHz |
|
|
Ка:По-голямо или равно на12,8dB/K@19,7GHz |
||
|
Тип антена |
Антена с двойна пластина |
|
|
Калибър на антената |
Еквивалент на 0,45м |
|
|
ПАРАМЕТРИ ЗА ПРОСЛЕДЯВАНЕ |
||
|
Изолация на порта |
Ку:По-голямо или равно на85dB |
|
|
Ka кръстосана поляризационна изолация |
25dB (типична стойност) |
|
|
Аксиално съотношение |
КаПо-малко или равно на2dB |
|
|
Базов модел |
Двуосна стабилизация |
|
|
Обхват на движение на антената |
Азимут |
360 градуса непрекъснатовъртенеn |
|
Стъпка |
0 градуса ~ 90 градуса |
|
|
Поляризация |
-90 градуса ~ +90 степен |
|
|
Точност на проследяване |
КуПо-малко или равно на0,2 градуса (R.M.S) |
|
|
КаПо-малко или равно на0,2 градуса (R.M.S) |
||
|
Първоначално време за търсене |
По-малко или равно на90s |
|
|
Време за повторно придобиване |
По-малко или равно на1s@90s |
|
|
ПАРАМЕТРИ НА СИСТЕМАТА |
|
|
Работещо захранване |
28V DC |
|
BUC По избор |
BUC външен |
|
Консумирана мощност |
По-малко или равно на250 W (без усилвател на мощност) |
|
РАБОТА СРЕДА |
|
|
Работна температура |
-55степен ~ +70степен |
|
Температура на съхранение |
-55степен ~ +70степен |
|
Работна влажност |
0% ~ 98% |
|
Работна височина |
16,800 m |
|
ДРУГИ |
|
|
Тегло |
60 кг (без усилвател на мощност) |
|
Общо измерение |
Φ978mm*H268mm |
Приложение:
● Ключовата технология на бордовата SOTM антена е да изолира външните смущения, причинени от движението на корпуса от системата за серво управление по време на полета на самолета, така че антената винаги да може да проследява целевия сателит.
● Може да реализира непрекъсната мултимедийна комуникация като глас, данни и видео в среда с висока-скорост на движение, така че се използва широко при командване на разузнаване на бойното поле, спасяване и помощ при бедствия.
